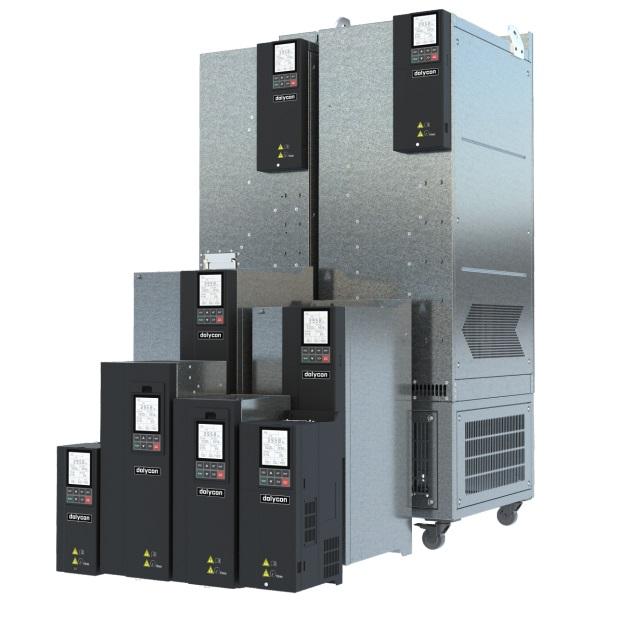

CT500 نمط الكتاب للأغراض العامة VFD

CT500 نمط الكتاب للأغراض العامة VFD

CT500 نمط الكتاب للأغراض العامة vfd الميزات:

عالي منصة التحكم في ناقلات الأداء،

جديد خوارزمية التحكم في المحركات،

دعم التحكم في الحلقة المفتوحة والحلقة المغلقة؛

يدعم لقيادة المحركات المتزامنة وغير المتزامنة؛

يدعم العديد من أجهزة التشفير و

عالية الدقة التحكم في الحلقة المغلقة؛

يدعم بطاقات التوسعة المتعددة،

قابل للتخصيص من أجل التنمية؛

قليل سرعة عزم الدوران العالية،

ممتاز أداء التحكم في السرعة المنخفضة؛

♥ تصميم قائم على سلسلة كاملة من الكتب،

تعظيم توفير مساحة التثبيت؛

♥ لوحة مفاتيح LCD عالية الوضوح،

مريح للمستخدمين لتصحيح الأخطاء وتشخيصها؛

البند رقم .:
CT500 book style gen

مطلوب الان

فئات المنتجات

كيف يمكننا مساعدتك

يمكنك الاتصال بنا بأي طريقة تناسبك . نحن متواجدون على مدار الساعة طوال أيام الأسبوع عبر البريد الإلكتروني أو الهاتف .

اتصل بنا

منتجات جديدة

تفاصيل المنتج

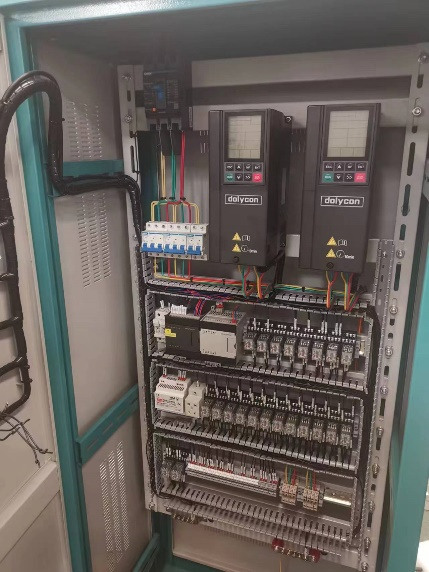

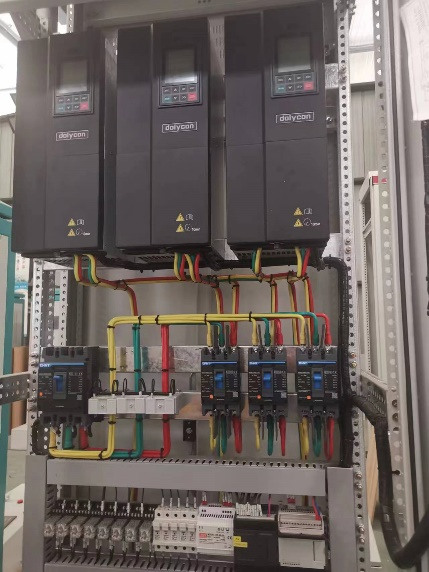

تتميز الماكينة بأكملها بتصميم ثلاثي المقاومة وطلاء PCB مع ثلاثة طلاء مقاوم لضمان استقرار المنتج وموثوقيته. تطبق على نطاق واسع في مجالات مختلفة.

وصف شاشة LCD لرمز القسم

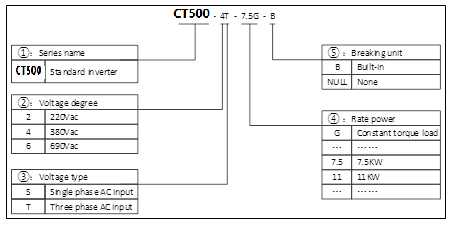

قواعد اسم طراز المنتج

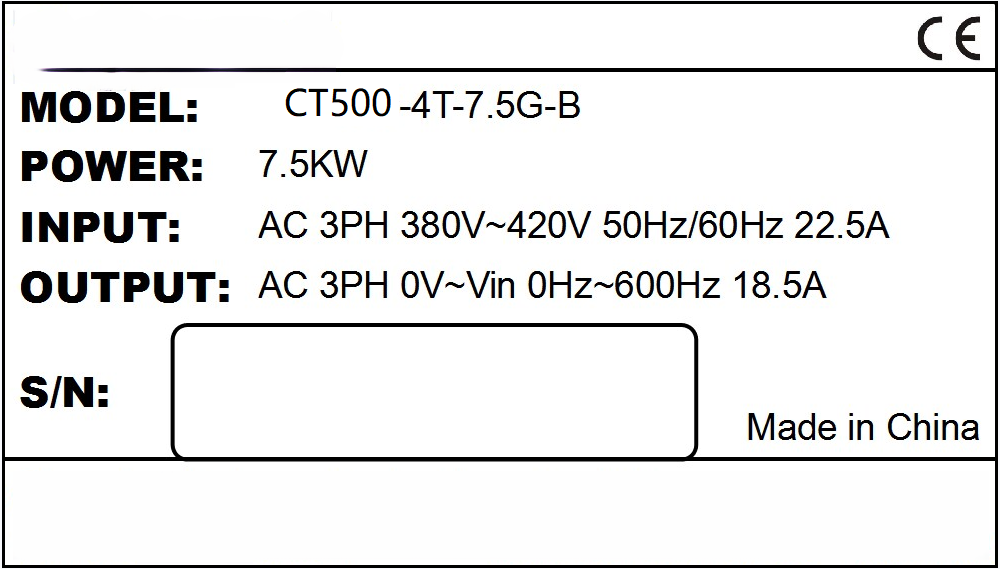

لوحة الاسم

المنتج المواصفات

وضع العاكس	الطاقة ¼ كيلوواط ¼	تيار الإدخال: ¼Aï¼	تيار الخرج ¼Aï¼	قوة المحرك المطبقة: ¼KWï¼
ثلاث مراحل 380 فولت 50/60 هرتز
CT500-4T-4.0G-B	4.0	12.0	9.5	4.0
CT500-4T-5.5G-B	5.5	18.5	14	5.5
CT500-4T-7.5G-B	7.5	22.5	18.5	7.5
CT500-4T-11G-B	11	30.0	25.0	11
CT500-4T-15G-B	15	39.0	32.0	15
CT500-4T-18.5G-B	18.5	45.0	38.0	18.5
CT500-4T-22G-B	22	54.0	45.0	22
CT500-4T-30G-B	30	68.0	60.0	30
CT500-4T-37G-B	37	84.0	75.0	37
CT500-4T-45G	45	98.0	92.0	45
CT500-4T-55G	55	123.0	115.0	55
CT500-4T-75G	75	157.0	150.0	75
CT500-4T-90G	90	188.0	180.0	90
CT500-4T-110G	110	221.0	215.0	110
CT500-4T-132G	132	267.0	260.0	132
CT500-4T-160G	160	309.0	305.0	160
CT500-4T-185G	185	344.0	340.0	185
CT500-4T-200G	200	384.0	380.0	200
CT500-4T-220G	220	429.0	425.0	220
CT500-4T-250G	250	484.0	480.0	250
CT500-4T-280G	280	539.0	530.0	280
CT500-4T-315G	315	612.0	600.0	315
CT500-4T-355G	355	665.0	650.0	355
CT500-4T-400G	400	715.0	720.0	400

ملحوظة:

1. العاكس CT500-4T-160G وطاقة أقل النماذج قادرة على أن تحتوي على وحدة فرامل مدمجة. بين CT500-4T-37G ~ CT500-4T-160G، وحدة الكبح المدمجة اختيارية. القوة والمقاومة يجب أن يفي مقاوم الكبح بالمتطلبات، وإلا فسيكون هناك خطر تلف المنتج. وحدات الكبح من العاكس CT500-4T-185G وما فوق السلطة النماذج كلها خارجية ويجب شراؤها من قبل العملاء.

2. ال النماذج المذكورة أعلاه هي نماذج عامة قياسية ولا تتضمن نماذج خاصة لـ تطبيقات الصناعة. يمكن أن تكون النماذج غير القياسية بمواصفات أخرى حسب الطلب.

المعلمات الفنية

معلمات الإدخال والإخراج	جهد الإدخال	مرحلة واحدة 220VAC(-15%)-240VAC(+10%)
	جهد الإدخال	ثلاث مراحل 380VAC(-15%)-440VAC (+10%)
	تردد الإدخال	50ï½60 هرتز±5%
	الجهد الناتج	0ï½تصنيف جهد الإدخال
	تردد الإخراج	0ï½500 هرتز، الوحدة 0.01 هرتز
	القدرة الزائدة	150% من التيار المقنن: 1 دقيقة؛ 180% من التيار المقنن: 10 ثوانٍ؛ 200% من التيار المقنن: 1 ثانية
تشغيل معلمات التحكم	وضع التحكم	الخامس / واو؛ التحكم في ناقلات الأمراض بدون مستشعر (SVC)
	نسبة السرعة القابلة للتعديل	1:100 (V/F)، 1:200 (SVC)
	دقة التحكم في السرعة	± 0.5%
	موجة السرعة	± 0.5%
	بدء عزم الدوران	0.5 هرتز/150% (ت/ف)؛ 0.25 هرتز/150% (SVC)
الوظائف القائمة	تردد البداية	0.00ï½10.00 هرتز
	وقت ACC وDEC	0.1ï½65000.0 ثانية
	تردد الناقل	0.5 كيلو هرتز، 16.0 كيلو هرتز
	إعداد التردد	إعداد UP / DOW، الإعداد التناظري، الإعداد الرقمي، إعداد السرعة متعدد الخطوات، إعداد PID، إعداد اتصال MODBUS، لتحقيق تبديل المجموعة وإعداد القناة.
	وضع البدء	تردد البدء، فرملة التيار المستمر والبدء
	وضع التوقف	توقف DEC، توقف حر، فرامل DEC+DC
	القدرة على الكبح الطاقة	جهد الكبح لوحدة الكبح: 320ï½750V
	قدرة الكبح العاصمة	تردد الكبح DC: 0ï½500 هرتز؛
		وقت انتظار فرامل التيار المستمر: 0ï½100 ثانية؛
		تيار الكبح بتيار مستمر: 0.0ï½100.0%؛
		وقت الكبح DC: 0.0ï½100.0s؛
	تعديل الجهد التلقائي	حافظ على جهد خرج ثابت تلقائيًا عندما يمر جهد الشبكة
	انخفاض التردد المفاجئ	حافظ على جهد الحافلة المستقر أثناء تشغيل شبكة الجهد المنخفض
محطات التحكم	تبديل الإدخال	مدخلات قياسية ذات 8 قنوات، يمكن أن تكون إحداها مدخلات نبضية عالية السرعة (HDI)
	المدخلات التناظرية	مدخلات قياسية ثنائية القناة، AI1، AI2 (إخراج 0ï½10 فولت أو 0/4 ~ 20 مللي أمبير اختياري)
	تبديل الإخراج	مخرجات مجمعة قياسية متعددة الوظائف بقناتين، يمكن أن يكون أحدها مخرج نبض عالي السرعة (HDO).
	الإخراج التناظري	مخرجات قياسية ثنائية القناة، AO1، AO2 (0ï½10V أو 0/4~20mA اختياري)
	تتابع الإخراج	مخرجات تتابع قياسية ثنائية القناة
واجهة الاتصالات	الاتصالات RS485	واجهة اتصال RS485 للاتصالات الخارجية، تدعم بروتوكول Modbus (وضع RTU).
الحماية من الأخطاء	التيار الزائد لـ ACC، والتيار الزائد لـ DEC، والتيار الزائد للسرعة الثابتة، والجهد الزائد لـ ACC، والجهد الزائد لـ DEC، والجهد الزائد للسرعة الثابتة، والجهد المنخفض للحافلة، والحمل الزائد للمحرك، والحمل الزائد للعاكس، وانقطاع طاقة الإدخال، وفقدان مرحلة الإخراج، وارتفاع درجة حرارة وحدة المقوم، وارتفاع درجة حرارة وحدة العاكس، والخطأ الخارجي، والاتصالات خطأ، خطأ الكشف الحالي، خطأ تشغيل EEPROM، خطأ ردود فعل PID، وصول وقت إعداد المصنع وما إلى ذلك.

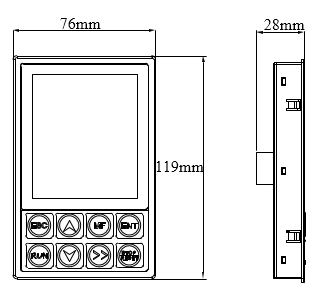

عرض لوحة المفاتيح	عرض	تعرض شاشة LCD الخاصة برمز المقطع معلومات العاكس
أجزاء اختيارية	بطاقة اتصال Profibus-DP، بطاقة اتصال Profinet، بطاقة CANopen، بطاقة DeviceNet، بطاقة Modbus Tcp، بطاقة PG للإدخال التفاضلي، بطاقة PG للإدخال التفاضلي UVW.
آحرون	بيئة التشغيل	في الداخل، على ارتفاع أقل من كيلومتر واحد فوق مستوى سطح البحر، بدون غبار أو غازات أكالة أو أشعة الشمس المباشرة
	درجة الحرارة المحيطة	-10ï½+40°، تخفيض معدل 1% لكل 1° إضافي عندما تكون درجة الحرارة المحيطة بين 40ï½50°
	رطوبة	5ï½95% (بدون تكثيف)
	ارتفاع	0ï½2000 م، ينخفض معدل الحركة بنسبة 1% لكل 100 م إضافية عندما يكون مستوى سطح البحر أعلى من 1000 م
	اهتزاز	أقل من 0.5 جرام
	درجة حرارة التخزين	40ï½+70

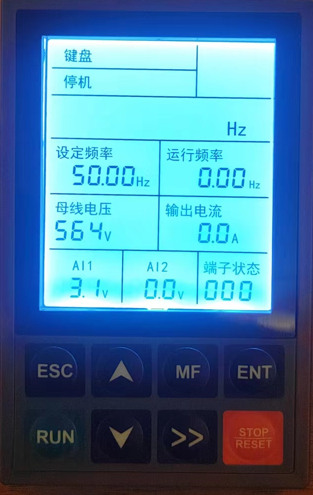

وحدة وحالة شاشة LCD

الرمز		الاسم		يعنيز
منطقة العرض	كيلو بايت / مصطلح		---	إظهار عاكس التحكم عن طريق لوحة المفاتيح أو المحطة الطرفية أو الاتصال
	/إتصالات
	توقف/FWD/REV		---	أظهر العاكس في أي حالة
	إنذار		---	إطفاء الضوء يعني عدم وجود خطأ. إنه خفيف لإظهار رمز الخطأ، يرجى الرجوع إلى الدليل
	ضبط التكرار		هرتز	يظهر تردد الإعداد الحالي، الوحدة هي هرتز
	تشغيل التكرار / SPD		هرتز/دورة في الدقيقة	تردد التشغيل وعرض السرعة
				يختار المستخدمون عرض واحد منهم
	حجم الحافلة		V	يظهر الجهد الحالي للحافلة، الوحدة هي V.
	خارج الحالي / أسير الحرب		أ/كيلوواط	عرض الإخراج والطاقة الحالية ؛ يختار المستخدمون عرض واحد منهم.
	AI1		الخامس / ميجا باسكال	عرض AI1 وAI2. إنها حالة الإدخال التناظري الحالية، ويتم عرضها حسب اختيار المستخدم، والوحدة هي V أو MPa.
	AI2		الخامس / ميجا باسكال
	افعل وافعل		---	يتم تحديد عرض حالة المحطة الطرفية، وحالة إدخال DI1-DI7 وHDI بواسطة الحقل XX على اليمين. يتم عرض DI1~DI7 بالنظام العشري. يتم عرض إخراج التتابع 1، وإخراج التتابع 2، وإخراج حالة DO بواسطة الحقل X على اليسار، ويتم التحكم فيه بواسطة 4 بتات، ويتم تحويله إلى عرض سداسي عشري

الوظائف من الأزرار

الزر	الاسم	الوظيفة
	برمجة/ مفتاح الخروج	الدخول أو الخروج من قائمة المستوى الأول؛ العودة إلى قائمة المستوى الأول من قائمة المستوى الثاني؛ العودة إلى قائمة المستوى الثاني من قائمة المستوى الثالث.
	متعددة الوظائف مفتاح	تعمل وفقًا للاختيار متعدد الوظائف ÂÂÂ[2]
	يجري مفتاح	في الوضع المرجعي لأمر تشغيل لوحة المفاتيح، يتم استخدام المفتاح لبدء التحكم في العاكس. بعد تحديد الهوية الذاتية للمعلمة، يكون المفتاح هو يستخدم لبدء العاكس لتحديد الهوية الذاتية للمعلمة.
	يدخل مفتاح	بعد تأكيد المجموعة الوظيفية لقائمة المستوى الأول، أدخل قائمة المستوى الثاني. بعد تأكيد المجموعة الوظيفية لقائمة المستوى الثاني، أدخل قائمة المستوى الثالث. بعد تأكيد معلمات الوظيفة للثالث قائمة المستوى، العودة إلى قائمة المستوى الثاني؛ في حالة التحقق من كلمة المرور، يتم إدخال كلمة المرور مكتمل.
	التحول الأيمن مفتاح	تحديد خطوة تحرير المجموعة الوظيفية [1] في المستوى الأول/الثاني قائمة طعام؛ تقوم إعدادات معلمات الوظيفة بتحرير اختيار الخطوة في الخطوة الثالثة قائمة المستوى في حالة عرض معلمة الإيقاف، يتم تشغيل عرض المعلمة حالة عرض الحالة والخطأ، واختيار معلمات العرض؛ تحرير اختيار البت في حالة التحقق من كلمة المرور.
	إيقاف/إعادة تعيين مفتاح	في الوضع المرجعي لأمر تشغيل لوحة المفاتيح، يتم استخدام المفتاح لـ وقف السيطرة على العاكس. في الأوضاع المرجعية الأخرى لأمر التشغيل، يتم استخدام المفتاح لـ إيقاف حماية العاكس [3]؛ في حالة الخطأ أو التوقف، يتم استخدام المفتاح كمفتاح إعادة تعيين مسح معلومات إنذار الخطأ.
	أعلى مفتاح	قم بزيادة مجموعة الوظائف في قائمة المستوى الأول/الثاني تدريجيا؛ قم بزيادة إعدادات معلمات الوظيفة في قائمة المستوى الثالث تدريجيا؛ قم بزيادة التردد المحدد تدريجيًا.
	تحت مفتاح	قم بتقليل مجموعة الوظائف في قائمة المستوى الأول/الثاني تدريجيا؛ قم بتقليل إعدادات معلمات الوظيفة في قائمة المستوى الثالث تدريجيا؛ قم بتقليل التردد المحدد تدريجيًا.
	مقياس الجهد	ضبط التردد. ضبط عزم الدوران.

ملحوظة:

1. حدد خطوة التعديل لتكون الآحاد والعشرات أو المئات عبر مفتاح التحول الأيمن.

2. راجع رمز الوظيفة (F05.04) للتعرف على الوظائف المتعددة اختيار.

3. بعد إرسال أمر الإيقاف، يجب عليك التشغيل الأمر الواضح في النموذج المرجعي لأمر التشغيل الحالي

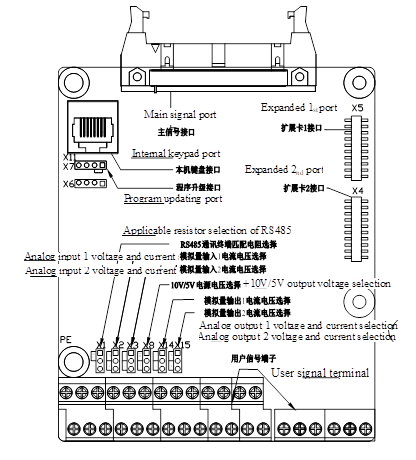

رسم تخطيطي للوحة التحكم

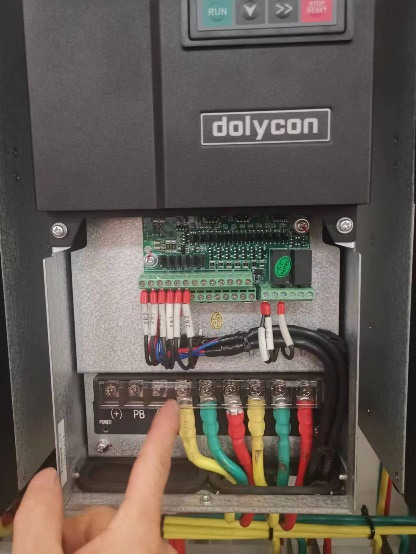

محطة لوحة التحكم

جدول وظائف محطة التحكم

الفئة	المحطة name	الوظيفة الطرفية	المواصفات الفنية
تبديل الإدخال	+24 فولت	+24 فولت مصدر الطاقة	24 فولت ± 10%، عزل داخلي عن GND. الأعلى. تحميل 200 مللي أمبير
	PW	محطة إدخال الطاقة الخارجية (مصدر الطاقة لمحطة الإدخال الرقمية)	ماس كهربائى مع +24 فولت بشكل افتراضي
	DI1ï½DI7	تبديل محطات الإدخال 1ï½7	مواصفات الإدخال: 24 فولت، 5 مللي أمبير
	مؤشر التنمية البشرية	إدخال نبض عالي السرعة أو إدخال التبديل	نطاق تردد إدخال النبض: 0ï½50 كيلو هرتز
	مؤشر التنمية البشرية	إدخال نبض عالي السرعة أو إدخال التبديل	الجهد العالي المستوى: 24 فولت
	كوم	+ مصدر طاقة 24 فولت أو أرض طاقة خارجية	العزلة الداخلية من GND
تبديل الإخراج	يفعل	مخرج جامع مفتوح، محطة CME مشتركة	نطاق الجهد الخارجي: 0ï½24V
	HDO	خرج نبض عالي السرعة أو مخرج جامع مفتوح، محطة COM مشتركة	نطاق تردد إخراج النبض: 0ï½50 كيلو هرتز
	كوم	محطة HDO المشتركة	العزلة الداخلية من GND
المدخلات التناظرية	+10 فولت/5 فولت	الإمدادات المحلية +10 فولت أو 5 فولت خرج الطاقة	جهد الخرج: 10 فولت أو 5 فولت متاح عبر X13، اختياري
			نطاق الإخراج الحالي: 0ï½50mA
			(إذا كان مقياس الجهد متصلاً بين +10V /5V وGND، فيجب ألا تقل المقاومة عن 2kÎ©.)
	AI1/AI2	محطة الإدخال التناظرية 1	جهد الإدخال والتيار اختياريان
			نطاق جهد الإدخال: 0ï½10V
			نطاق الإدخال الحالي: 0/4ï½20mA
	أرض	الأرض التناظرية	العزلة الداخلية من COM
الإخراج التناظري	AO1/AO2	محطة الإخراج التناظرية	جهد الخرج والتيار اختياريان
			نطاق الجهد الناتج: 0ï½10V
			نطاق الإخراج الحالي: 0/4ï½20mA
	أرض	الأرض التناظرية	العزلة الداخلية من COM
تتابع الإخراج	T1A/TIB/TIC	تتابع الإخراج	T1A-T1B: مغلق عادة
			T1A-T1C: مفتوح عادة
			قدرة الاتصال: 250VAC/3A، 30VDC/1A
	T2A/T2B/T2C	تتابع الإخراج	T2A-T2B: مغلق عادة
			T2C: مفتوح عادة
			قدرة الاتصال: 250VAC/3A، 30VDC/1A
واجهة الاتصالات	485+/485-	واجهة الاتصالات RS485	واجهة الاتصالات RS485

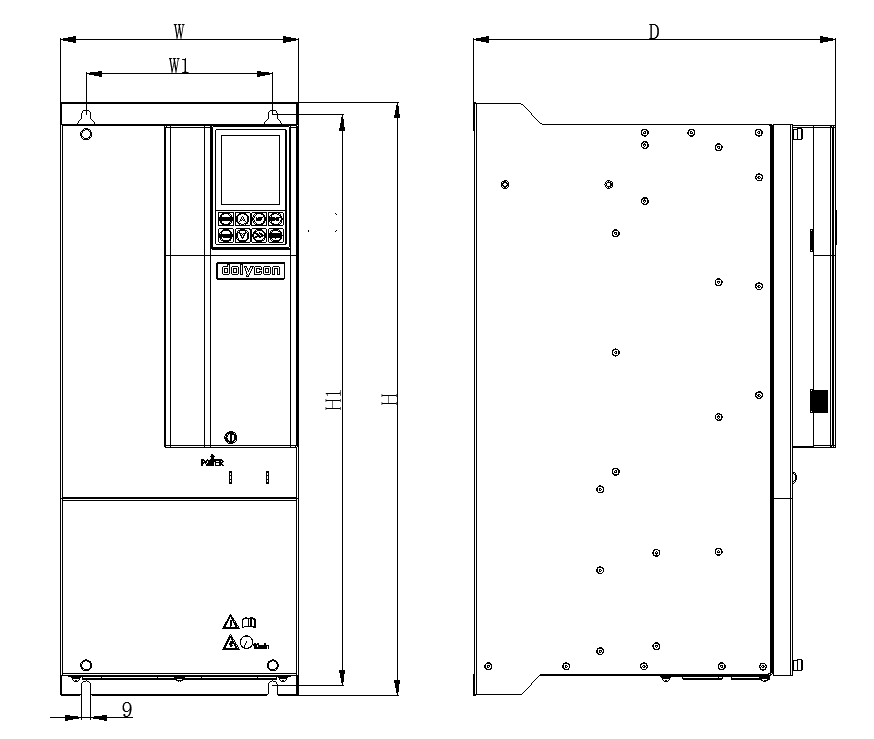

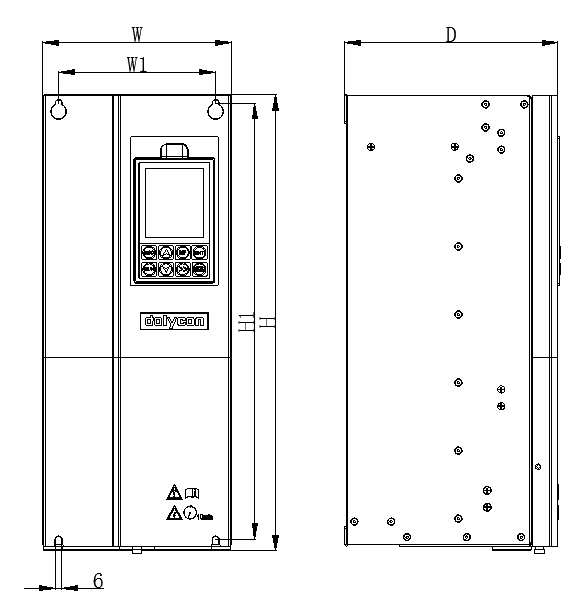

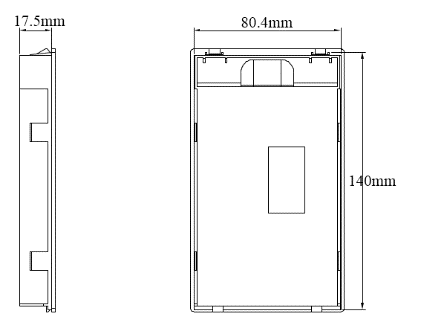

مخطط المنتج وحجم التثبيت والوزن

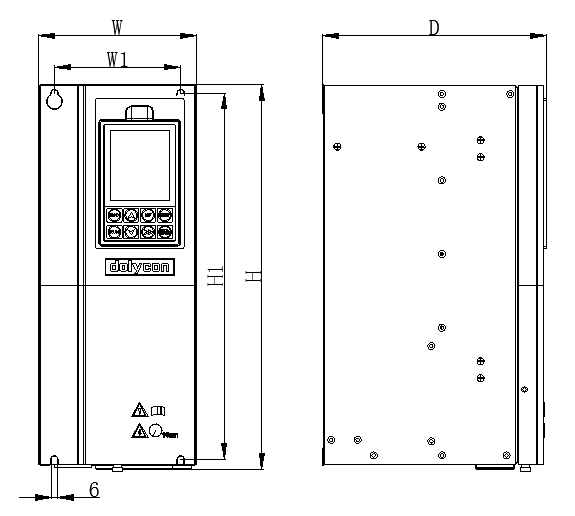

vfd

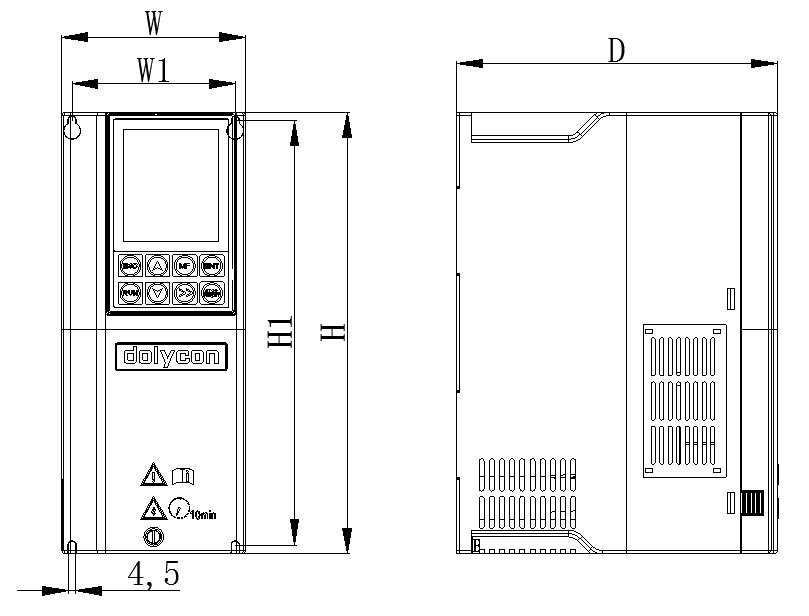

أ) نماذج الحادي عشر

مناسب لـ CT500-4T-4.0G-B ~ CT500-4T-7.5G-B

vfd

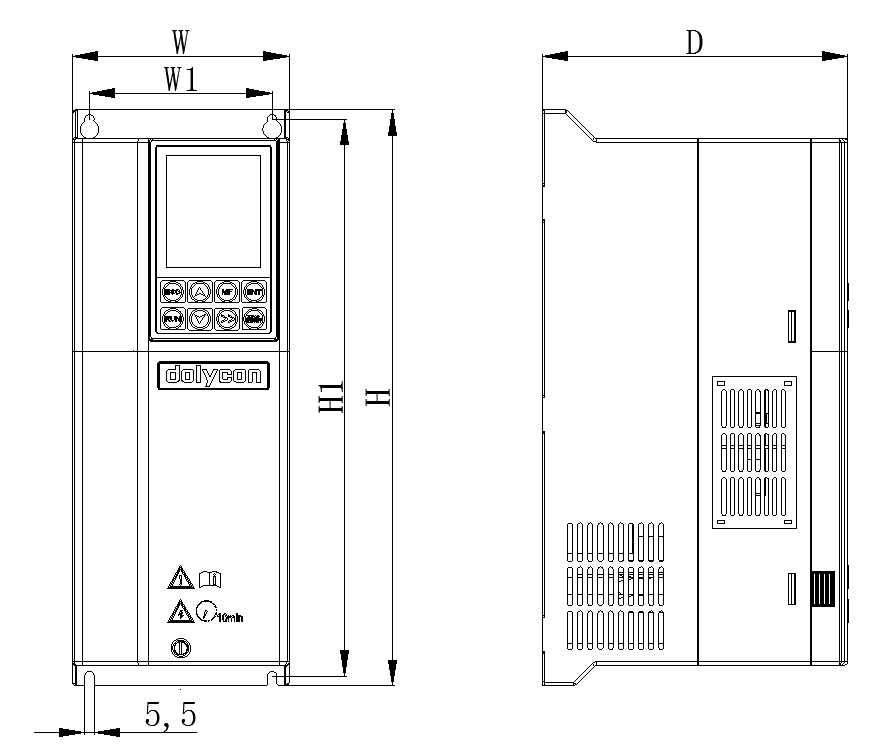

ب) نماذج X2
مناسب لـ CT500-4T-11G-B ~ CT500-4T-15G-B
vfd

ج) نماذج X3
مناسب لـ CT500-4T-18.5G-B ~ CT500-4T-22G
vfd

د) نماذج X4
مناسب لـ CT500-4T-30G ~ CT500-4T-37G

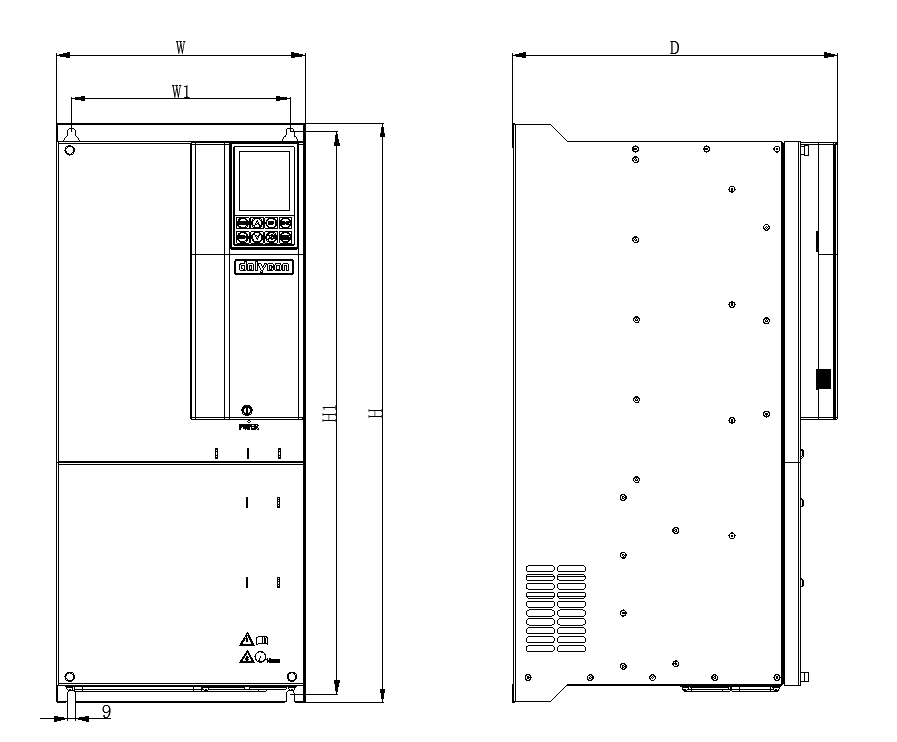

vfd

هـ) نماذج X5
مناسب لـ CT500-4T-45G ~ CT500-4T-110G
vfd

و) نماذج X6
مناسبة لCT500-4T-132G ~ CT500-4T-160G

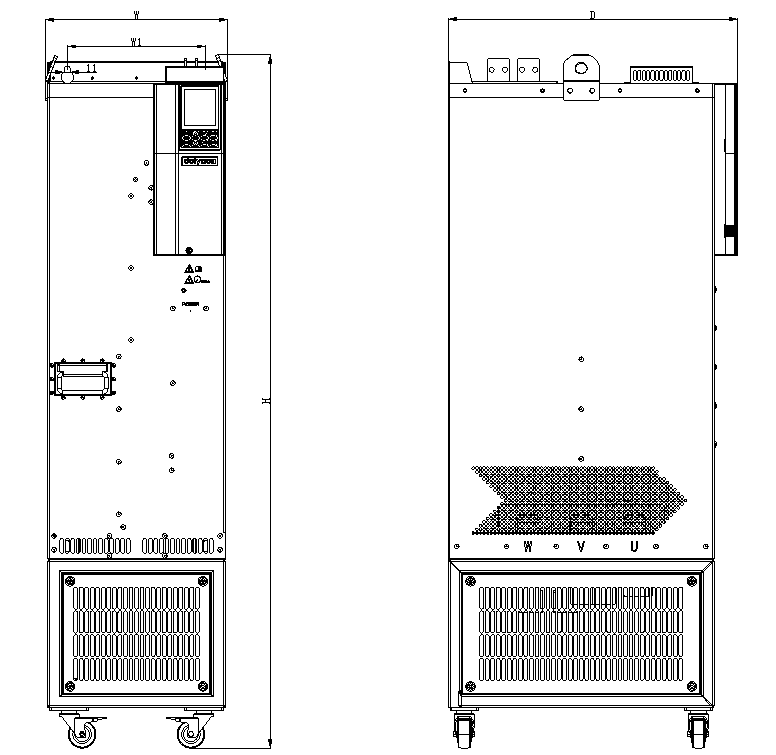

vfd supplier

ز) موديلات X7
مناسب لـ CT500-4T-185G ~ CT500-4T-280G

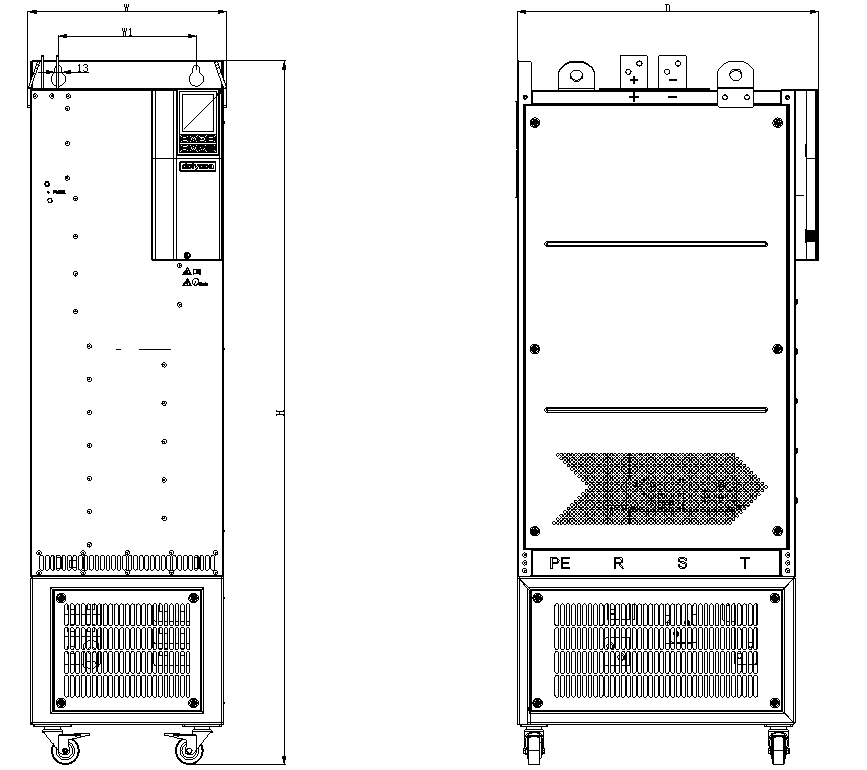

vfd supplier

ز) نماذج X8
مناسبة لCT500-4T-315G ~ CT500-4T-400G

هيكل CT500، أبعاد التركيب والوزن

وضع العاكس	المظهر والأبعاد (مم)
	دبليو	ح	د	W1	W2	H1
CT500-2S-0.7G-B	126	186	155	115	---	175
CT500-2S-1.5G-B
CT500-2S-2.2G-B
CT500-4T-0.7G-B
CT500-47-1.5G-B
CT500-4T-2.2G-B
CT500-4T-4.0G-B	108	260	188.5	96	---	250
CT500-4T-5.5G-B
CT500-4T-7.5G-B
CT500-4T-11G-B	128	340	180.5	108	---	329
CT500-4T-15G-B					---
CT500-4T-18.5G-B	150	365.5	212.5	120	---	348
CT500-4T-22G-B
CT500-4T-30G-B	180	436	203.5	150	---	417
CT500-4T-37G-B
CT500-4T-45G	230	572.5	350	180	---	550.5
CT500-4T-55G
CT500-4T-75G
CT500-4T-90G
CT500-4T-110G
CT500-4T-132G	280	652.5	366	246	---	632.5
CT500-4T-160G
CT500-4T-185G	330	1252.5	522.5	250	---	---
CT500-4T-200G
CT500-4T-220G
CT500-4T-250G
CT500-4T-280G
CT500-4T-315G	360	1275	546.5	250	---	---
CT500-4T-355G
CT500-4T-400G
